前言
之前分享了智慧小区系统建设之三速通门人脸门禁、人脸布控系统解决方案，本篇文章主要介绍智慧小区的综合布线系统以及综合布线过程中使用线缆、水晶头等设备的数量。
综合布线系统是智慧小区内所有设备信号的传输载体，是小区智能化弱电系统的基础。综合布线系统可以分为工作区、水平、管理间、垂直、设备间、楼宇建筑6大子系统。在熟悉综合布线这6大子系统之后还要学会布线系统中管道穿放网线以及辅材设备数量的计算。

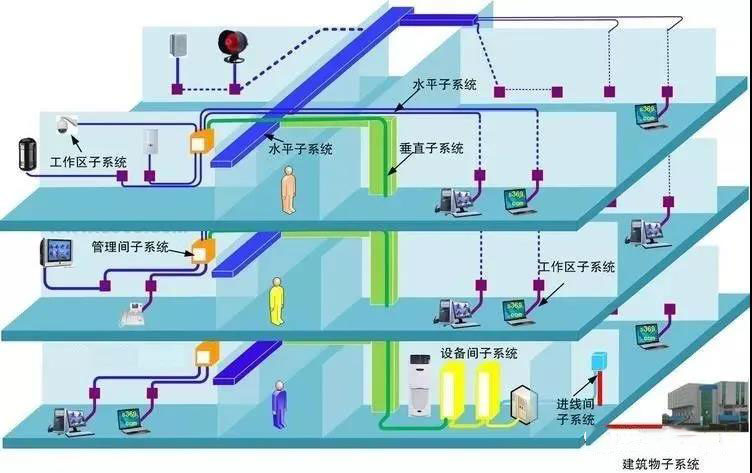

综合布线六大系统
一、综合布线系统
1、工作区子系统

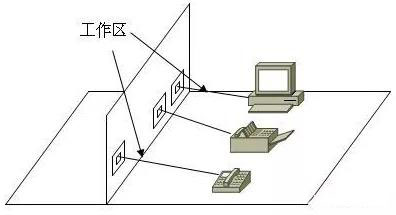

工作区子系统是由终端设备连接到信息插座的设备组成。包括插座面板、适配器、跳线、摄像头、投影仪、打印机等设备组成。
工作区子系统
2、水平子系统

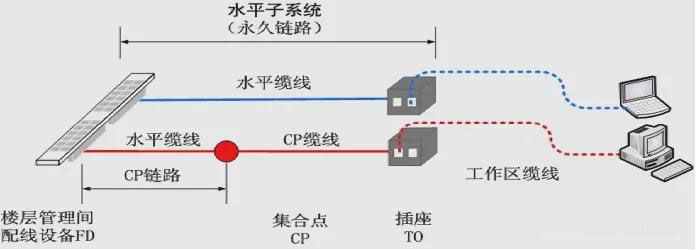

水平子系统是由工作区信息插座到管理区子系统的配线架之间的固定布线。包括水平电缆、光缆、中间配线。
水平子系统
3、管理区子系统
管理间子系统是由交连、互连和输入输出设备组成，主要设置在楼层配线架、弱电井内，是水平子系统电缆端接的场所，也是主干系统端接的场所。该子系统多数情况采用6U-12U壁挂式机柜。

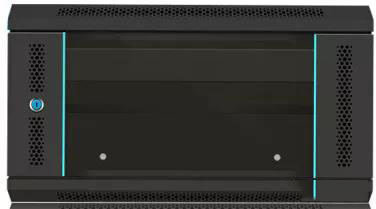

壁挂6U机柜
壁挂9U机柜
4、垂直干线子系统

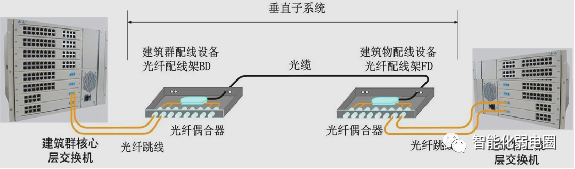

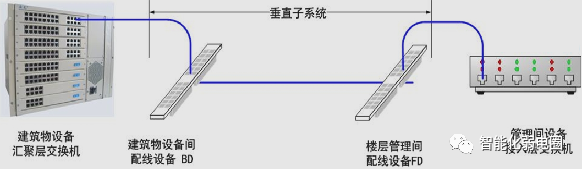

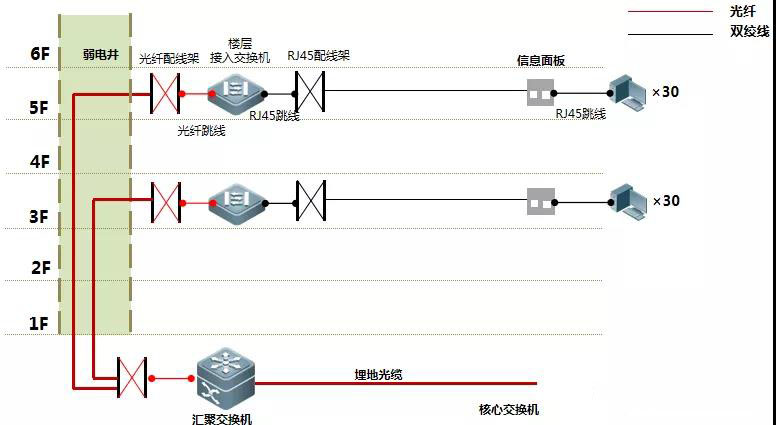

垂直干线子系统负责连接管理间子系统和设备间子系统。包括光缆和大对数双绞线。
垂直子系统电缆
垂直子系统光缆
5、设备间子系统
设备间子系统是智慧小区中数据、语音垂直主干线缆终接的场所，就是我们常说的机房。

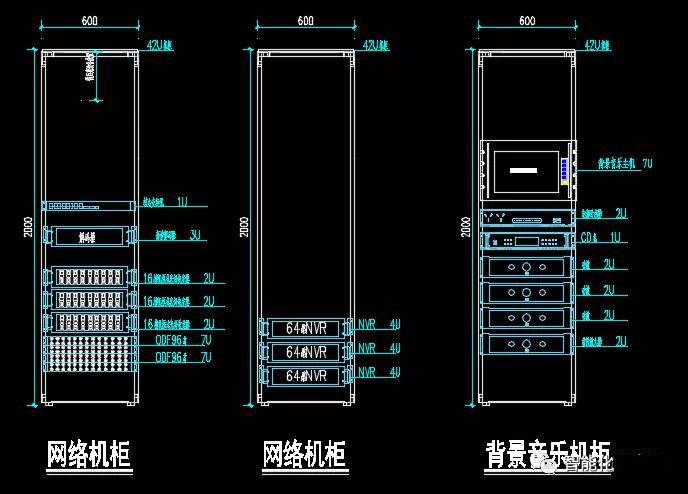

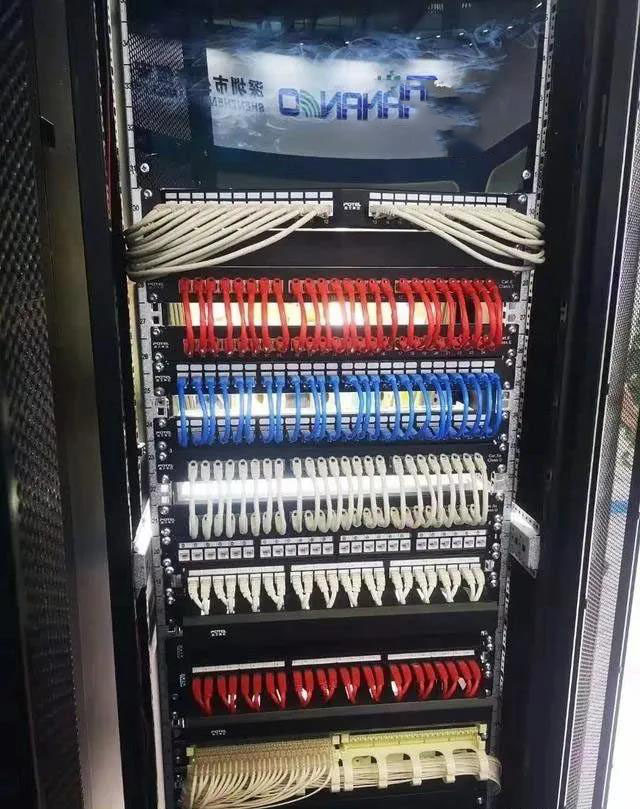

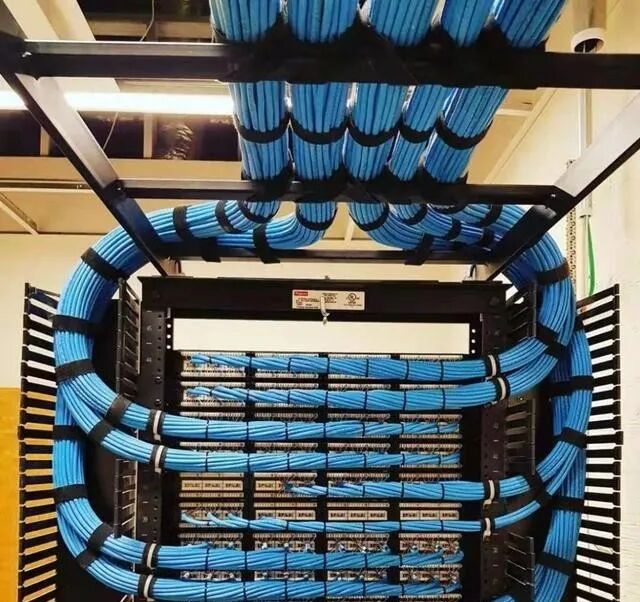

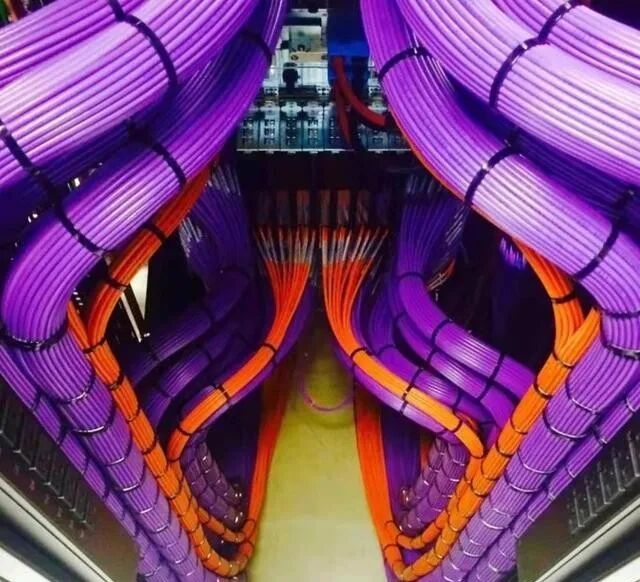

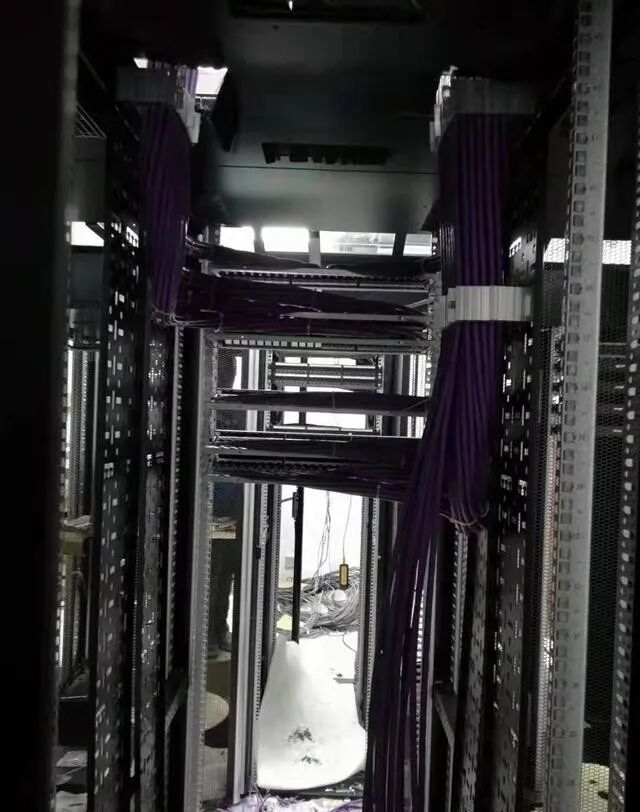

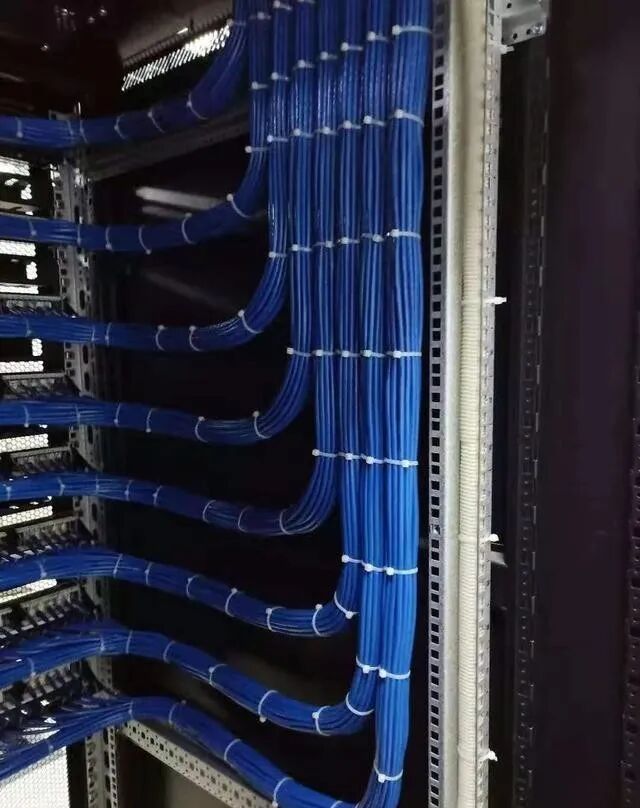

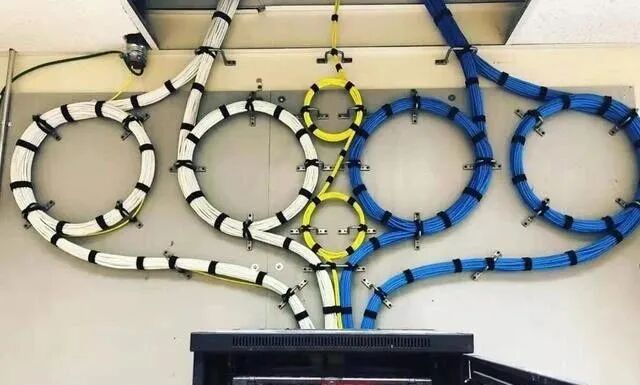

机柜布线
机柜布线
机柜布线
机柜布线
机柜布线
综合布线
6、建筑群子系统

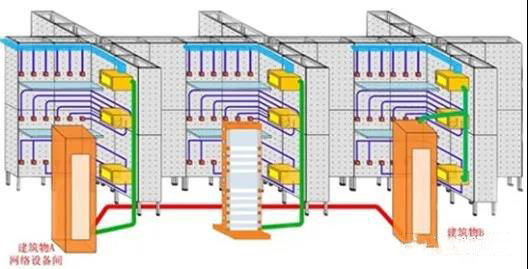

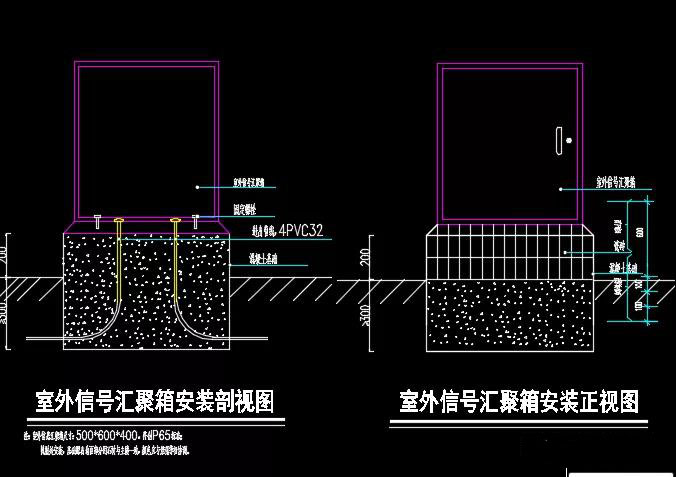

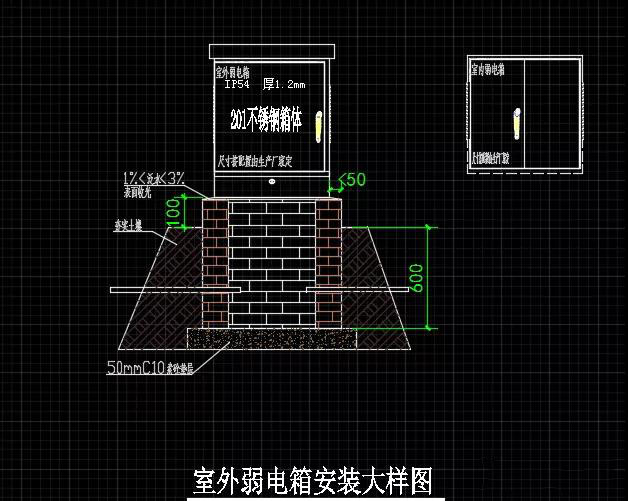

建筑群子系统主要是将一个建筑物和另一个建筑物连线的通信线缆，一般是通过光缆。

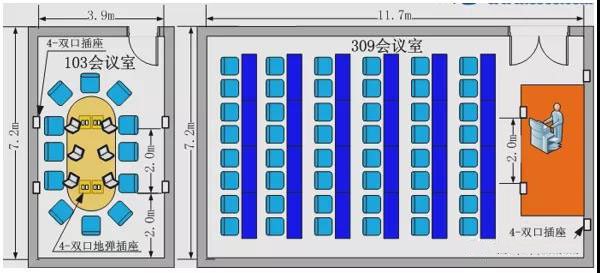

会议室点位图
建筑群子系统
二、网线、辅材设备数量计算
在进行综合布线系统时，首先需要估算出整个小区的线缆使用量以及辅材设备的使用量，方便后续进行材料预定工作。在计算设备数量过程中需要借助一些基本的方法和计算公式来套用。
1、网线估算方式
水平-垂直干线子系统
平均网线长度=（信息插座至配线间的最远距离+信息插座至配线间的最近距离）/2
总网线长度=平均网线长度+备用部分（平均电缆长度的10％）+端接冗余6m
每个楼层用线量（m）的计算公式如下：
C=【0.55（L+S）+6】xn
C-每个楼层的用线量；
L-服务区域内信息插座至配线间的最远距离；
S-服务区域内信息插座至配线间的最近距离；
n-每层楼的信息插座的数量。
整座楼的用线量：W = MC（M为楼层数）
2、电缆订购数
1箱网线=305米；
电缆订购箱数=w/305（不够一箱按一箱计算）；
3、举例
有一幢8层楼房，已知区域内至配线间的最远距离为90米，区域内至最近的距离为10米，总共信息点位数为10个，请问需要多少箱网线？
C=[0.55(L+S)+6]xn
=[0.55(90+10)+6]X10
=550m;
w=550mX8=4400m
电缆订购箱数=4400/305=14.4=15箱；
4、辅材估算
辅材计算中，常见的主要是估算水晶头和跳线的数量。
①水晶头数量
工作区：m=nX2+nX2X15%；（n：信息点总量）
整个系统=nX4+nX4X15%（n：信息点总量）
②跳线数量
工作区：m=nX2（n：信息点总量）
整个系统：m=nX4（n：信息点总量）
综合布线系统是小区智能化弱电系统的基础，只有掌握了综合布线6大子系统，以及学会用一些基本的方法和公式估算出网线和辅材设备的数量，才能做好智慧小区的设计工作！

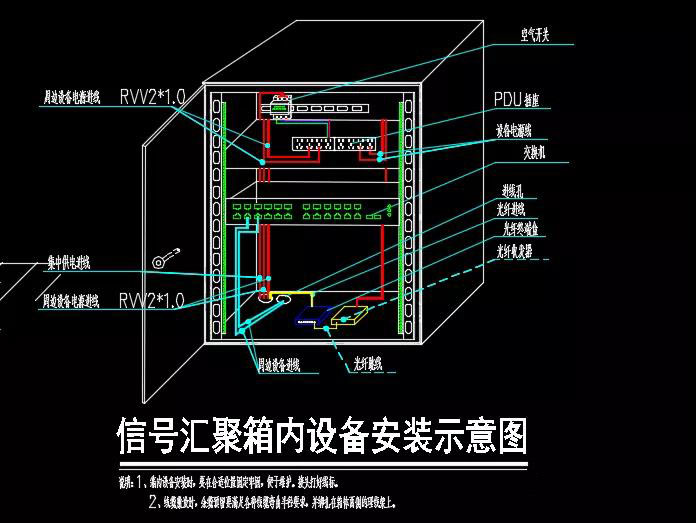

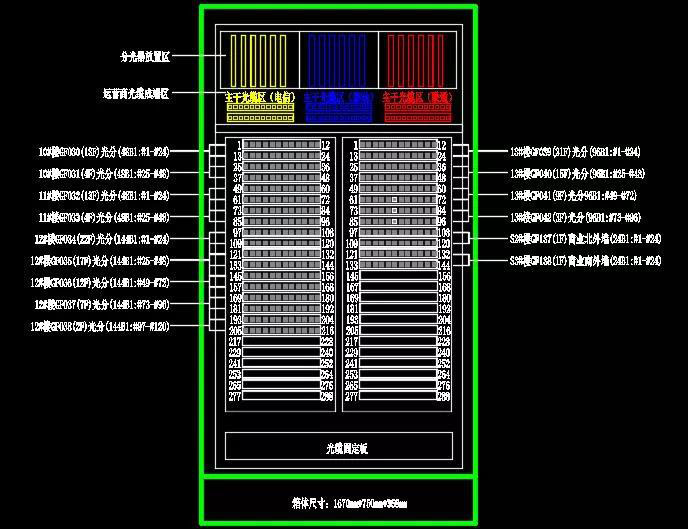

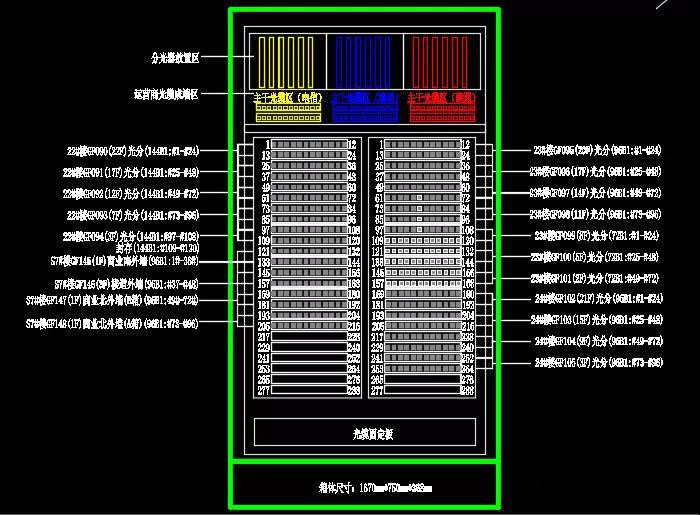

附综合布线机柜图机房机柜布线模板（可编辑）

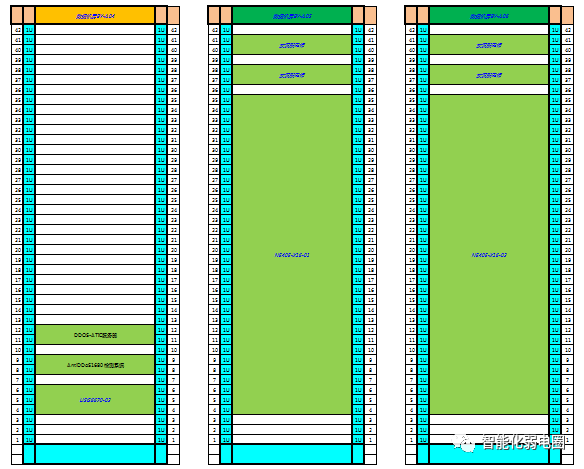

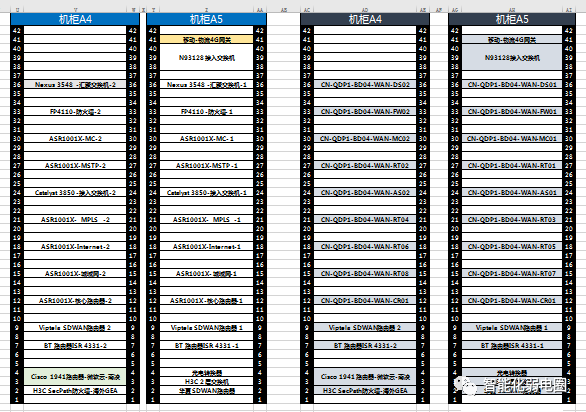

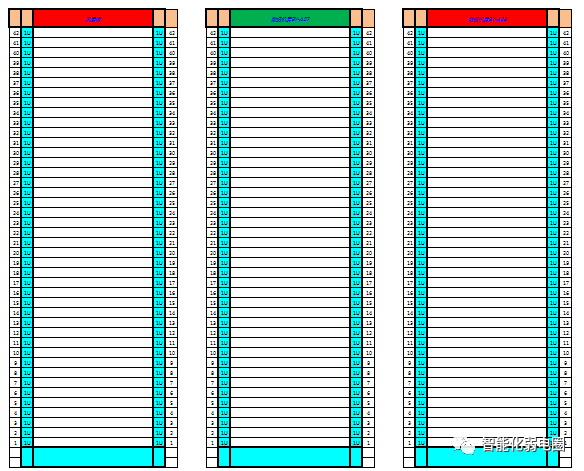

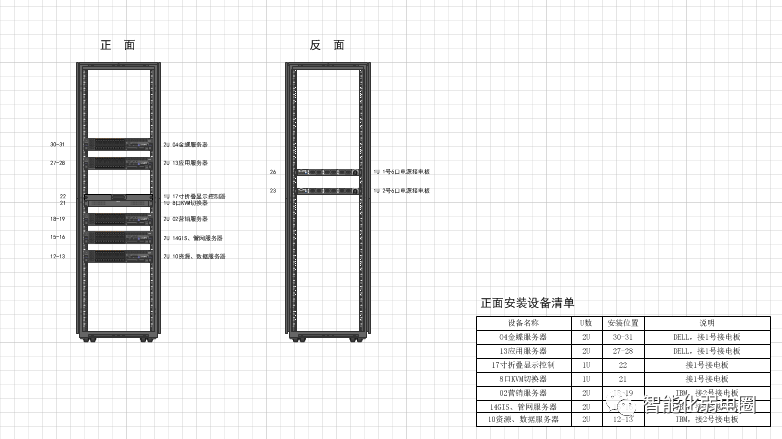

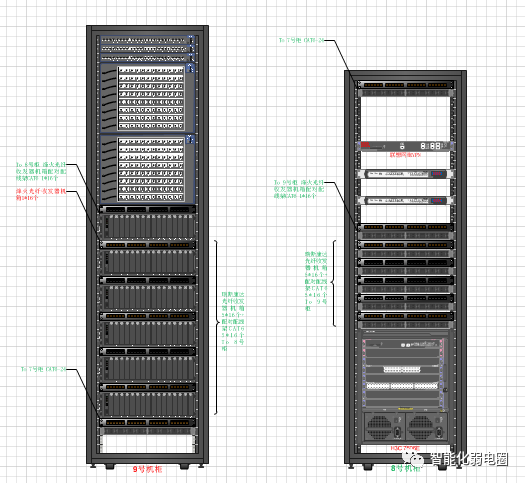

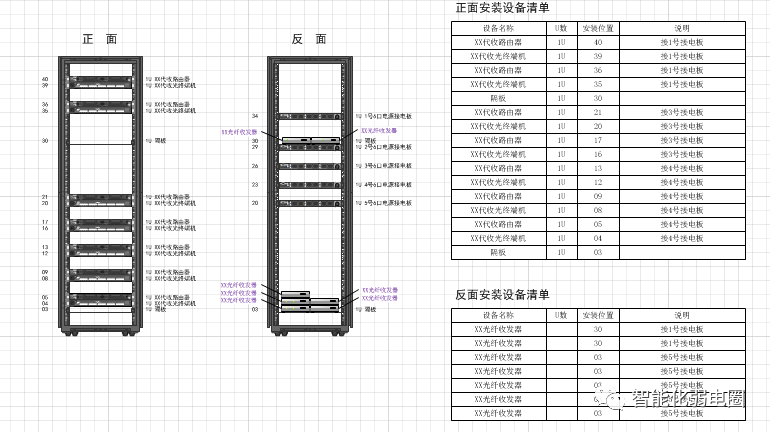

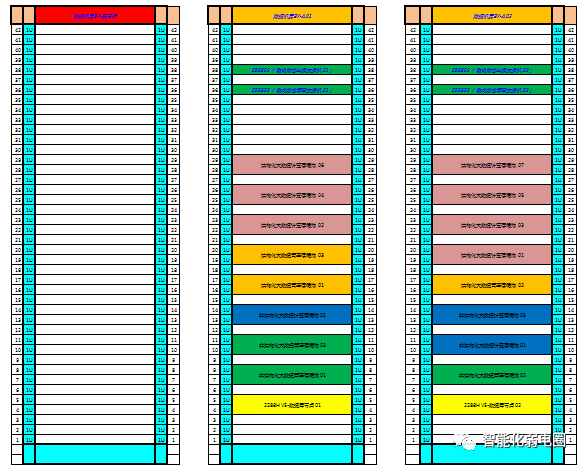

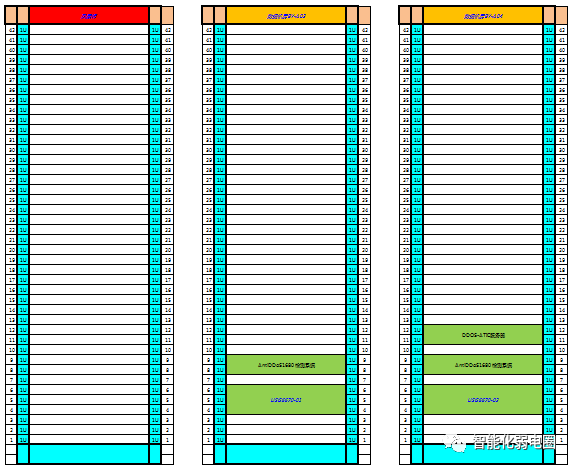

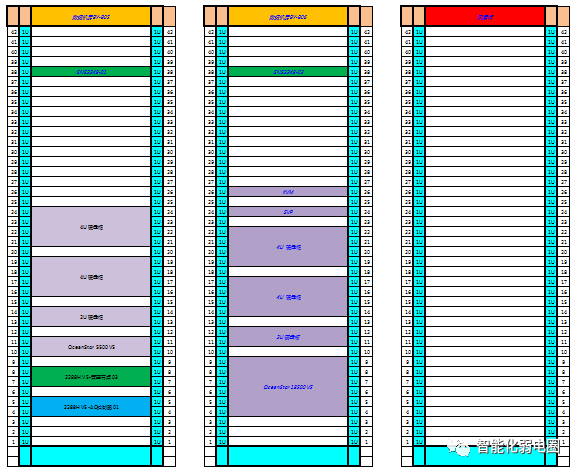

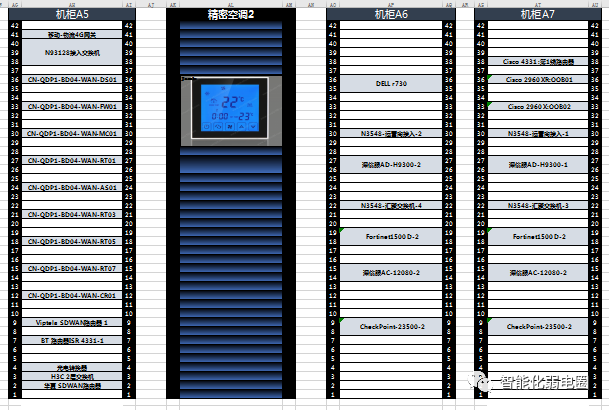

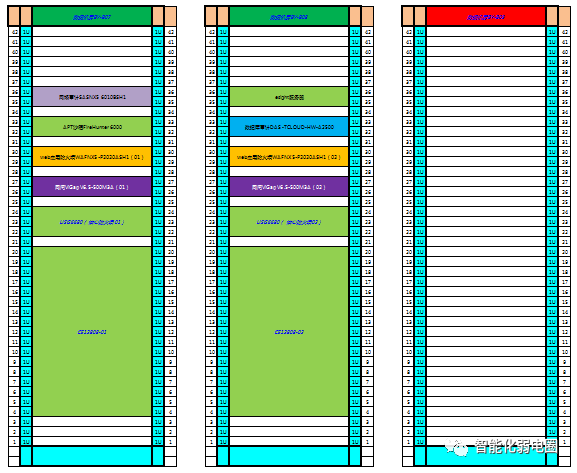

1、Excel机柜原型图（可编辑）

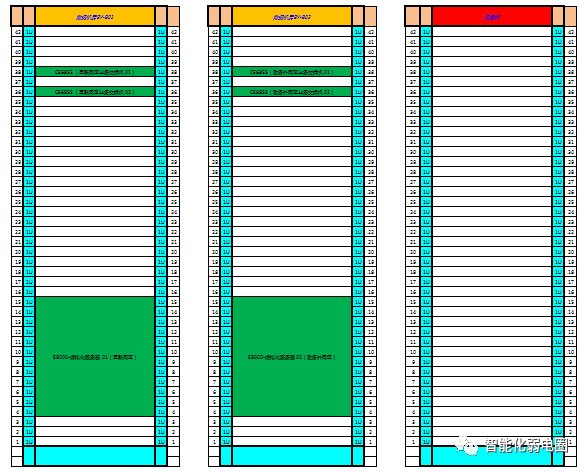

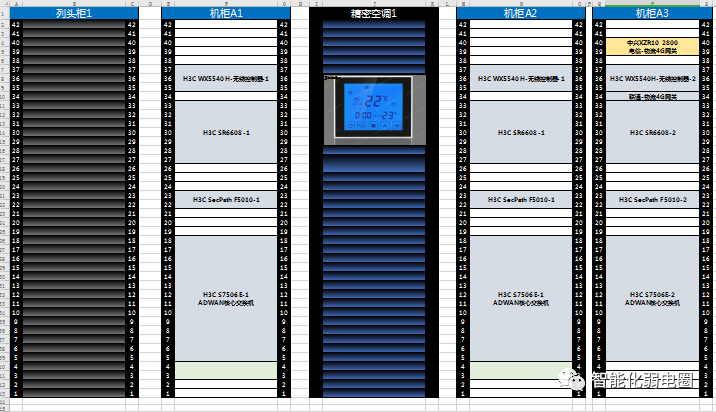

机柜布局-1
机柜布局-2
机柜布局-3
机柜布局-4
机柜布局-5
机柜布局-6
机柜布局-7
机柜布局-8
机柜布局-9
机柜布局-10
机柜布局-11

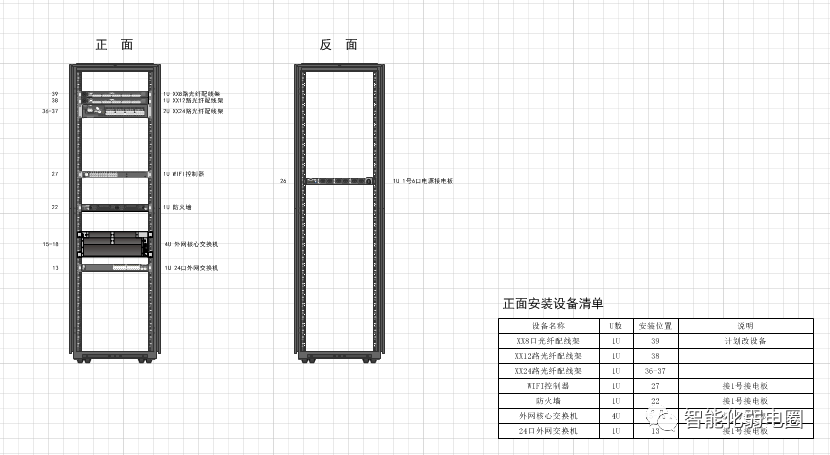

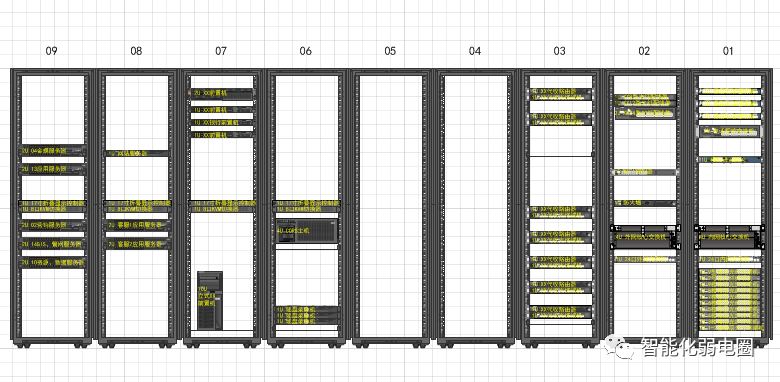

2、visio机柜原型图（可编辑）
机柜-1
机柜-2
机柜-3
机柜-4
机柜-5
机柜-6
机柜-7
机柜-8
机柜-9

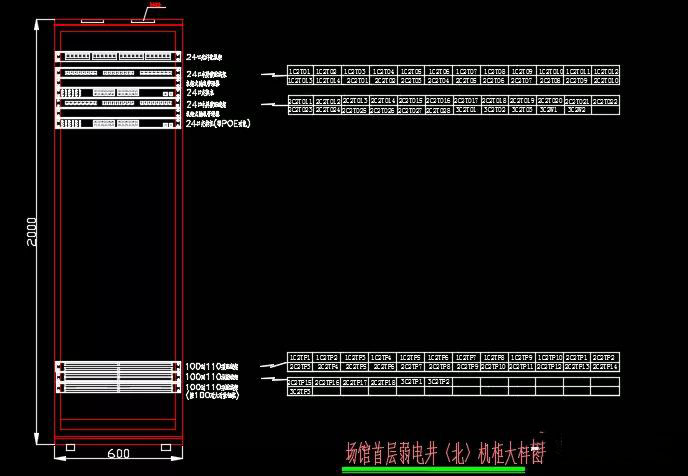

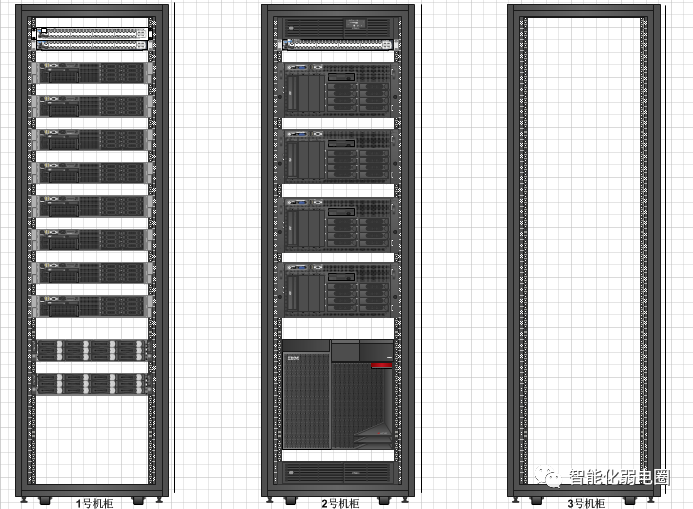

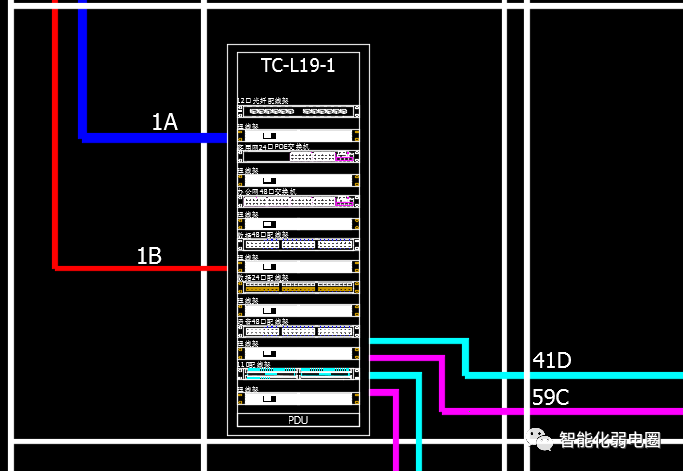

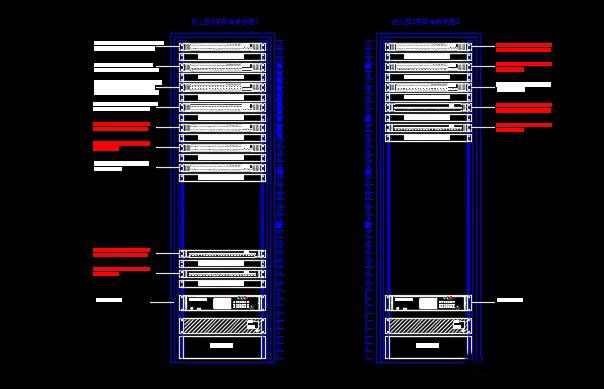

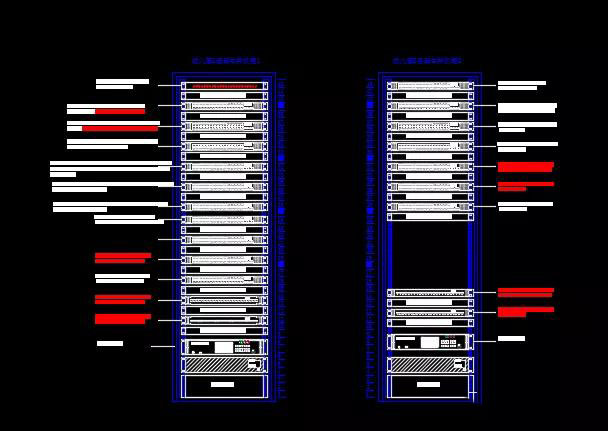

3、CAD机柜原型图（可编辑）

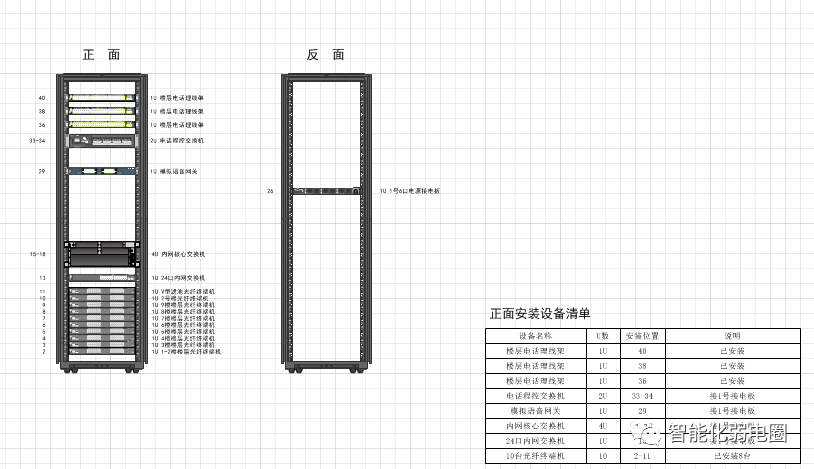

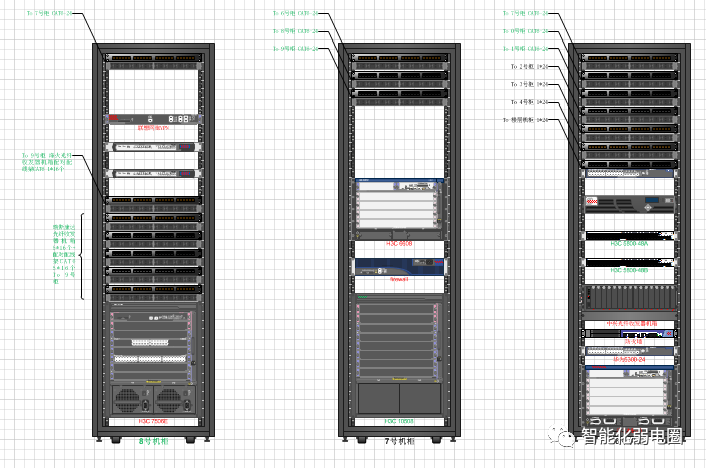

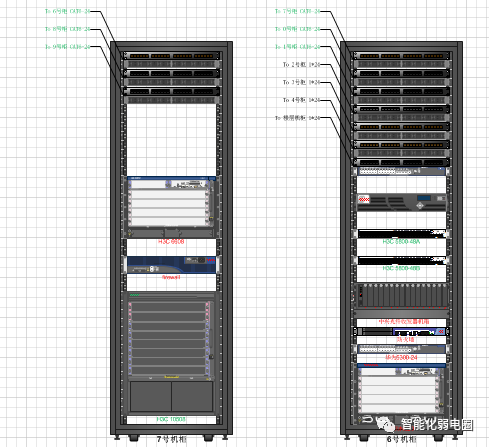

机柜-1
